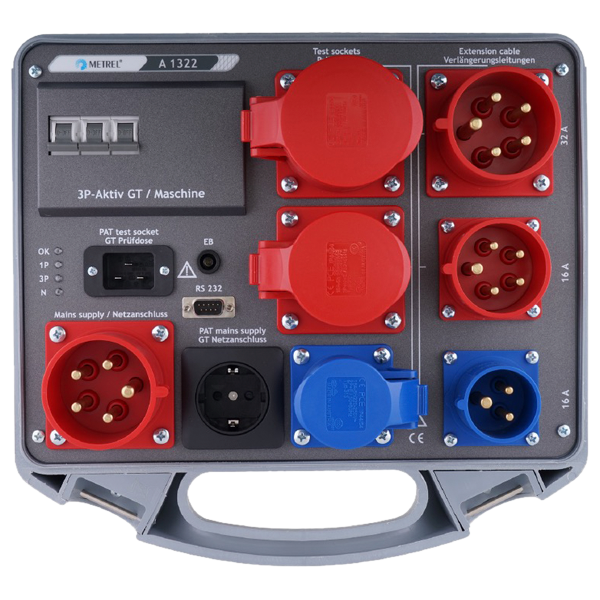

Metrel Driefasen Adapterkoffer A1322 – Onmisbaar voor NEN 1010 en SCIOS Scope 8, 10 en 12 Inspecties!
De Metrel Driefasen Adapterkoffer A1322 is speciaal ontworpen voor inspecties volgens NEN 1010, NEN 3140 en SCIOS Scope 8, 10 en 12. Met deze compacte en robuuste koffer kun je eenvoudig metingen uitvoeren aan industriële installaties, elektrische laadstations en andere driefasige systemen. Ben je elektro-inspecteur en op zoek naar een betrouwbare oplossing om driefasige elektrische installaties efficiënt te testen?
Nauwkeurige en veilige tests voor driefasige netwerken met de Metrel A1322
De Metrel A1322 maakt het mogelijk om driefasige netwerken nauwkeurig en veilig te testen. Of je nu spanningen meet, aardlekschakelaars controleert of de belasting van een installatie analyseert, deze adapterkoffer biedt de juiste aansluitingen en functies om je werk snel en foutloos uit te voeren. Dankzij de robuuste constructie en eenvoudige aansluiting is de koffer perfect voor zowel installateurs als inspecteurs.
Belangrijkste kenmerken:
- Geschikt voor driefasige netwerken (16A en 32A)
- Eenvoudige aansluiting op de PAT/MACHINE-tester met automatische detectie.
- Eenvoudige testprocedures, identiek aan die voor eenfasige apparatuur.
- De testvolgorde voor driefasige tests wordt automatisch ingesteld op basis van ingevoerde testcodes en ingangsvoltages.
- Meet spanning, stroom en vermogen met hoge precisie
- Controleert aardlekschakelaars (RCD) en simuleert foutscenario’s
- Robuuste, draagbare koffer voor eenvoudig transport
- Ideaal voor inspecties volgens NEN 1010, NEN 3140 en SCIOS Scope 8, 10 en 12
- Compatibel met Metrel SigmaGT, Eurotest en andere meetinstrumenten
Werk sneller, veiliger en efficiënter met de Metrel A1322
Stel je voor dat je driefasige installaties in minder tijd en met maximale nauwkeurigheid kunt testen. Geen gedoe meer met ingewikkelde aansluitingen of foutgevoelige metingen. Met de Metrel Driefasen Adapterkoffer A1322 werk je sneller, veiliger en efficiënter. Bovendien voldoe je direct aan de strenge eisen van NEN 1010, NEN 3410 en SCIOS Scope 8, Scope 10 en Scope 12.
Of je nu werkt in de industrie, utiliteit of aan EV-laadstations, met deze adapterkoffer heb je altijd het juiste gereedschap bij de hand. Dankzij het stevige ontwerp en de duidelijke aansluitingen is hij perfect geschikt voor gebruik op locatie.
Bestel nu de Metrel A1322 en verbeter je inspecties direct!
Waar wacht je nog op? Verbeter je inspecties met de Metrel Driefasen Adapterkoffer A1322 en zorg dat je voldoet aan alle eisen van NEN 1010, NEN 3140 en SCIOS Scope 8, 10 en 12. Bestel vandaag nog en profiteer van snelle levering en uitstekende service!
Bestel nu en verhoog je efficiëntie!
Multifunctionele adapterset voor apparatentesters
De multifunctionele A1322 driefasen adapterset voor apparatentesters van Metrel is ontworpen voor foutopsporing en het periodiek testen van driefasen-apparaten en -machines. Unieke functies zoals actieve polariteitstesten, differentiële lekkagetesten en testen van driefasen aardlekschakelaars maken de A1322 driefasen adapterset voor apparatentesters uitermate geschikt voor geavanceerde toepassingen.
De Metrel A1322 is ontworpen voor gebruik in combinatie met de MI3321 MultiservicerXA en MI3360 OmegaGT waardoor functionele tests kunnen worden uitgevoerd op machines tot 40A. De 3- en 5-polige CEE-wandcontactdozen maken het mogelijk om NEN 3140 inspecties en metingen uit te voeren op krachtstroom-apparatuur en het testen van industriële verlengsnoeren die ook RCD-beschermd kunnen zijn.
Meetfuncties van de Metrel MA1322 Meetadapters Driefasen Adapterkoffer
De Metrel A1322 Driefasen Adapterkoffer is een veelzijdige testadapter ontworpen voor het testen en periodiek controleren van driefasige apparaten en machines. Deze adapter biedt een reeks meetfuncties die essentieel zijn voor professionals die werken met driefasige elektrische installaties. De belangrijkste meetfuncties zijn:
- Lekstroommeting onder spanning: Detecteert ongewenste lekstromen tijdens normale bedrijfsomstandigheden om de veiligheid en efficiëntie van apparatuur te waarborgen.
- Vermogensmeting: Meet het actieve vermogen (P), schijnbaar vermogen (S), reactief vermogen (Q), vermogensfactor (PF), totale harmonische vervorming van spanning (THDu) en stroom (THDi), cosinus phi (cosφ), stroom (I) en spanning (U).
- Polariteitstest en actieve polariteitstest: Controleert de correcte bedrading en detecteert eventuele omkeringen in de fasevolgorde om een veilige werking te garanderen.
- RCD-test (aardlekschakelaar): Test de functionaliteit van driefasige RCD's, inclusief uitschakeltijd en -stroom, om ervoor te zorgen dat ze correct reageren op foutstromen.
- Functionele test: Evalueert de algemene werking van driefasige apparaten en machines om te bevestigen dat ze naar behoren functioneren.
- Isolatieweerstandstest: Meet de weerstand tussen elektrische circuits en aarde om de integriteit van de isolatie te verifiëren.
- Continuïteitstest van beschermingsleidingen: Controleert de ononderbroken verbinding van beschermingsleidingen om een veilige aarding te garanderen.
- Aanraaklekstroommeting: Meet de stroom die kan vloeien bij aanraking van blootgestelde geleidende delen om de veiligheid voor gebruikers te waarborgen.
Technische specificaties van de Metrel A1322 Actieve Driefasen Adapter
Algemene Specificaties:
- Voedingsspanning:
- Eénfase: 230 V ±10%
- Driefase: 230/400 V ±10% of 120/208 V ±10%
- Maximale teststroom: 32 A, met een piek tot 40 A gedurende maximaal 10 minuten
- Overbelastingscategorie: CAT II 300 V
- Beschermingsklasse: Klasse I
- Vervuilingsgraad: 2
- Beschermingsgraad: IP65 (gesloten en vergrendelde behuizing); IP20 (connectoren)
- Behuizing: Schokbestendig kunststof, draagbaar
- Afmetingen: 335 mm x 160 mm x 335 mm
- Gewicht (zonder accessoires): 7,2 kg
Meetbereiken en Nauwkeurigheid:
- Differentiële lekstroommeting:
- Bereik: 0,00 mA tot 9,99 mA
- Resolutie: 0,01 mA
- Nauwkeurigheid: ±(5% van de meting + 5 digits)
- Vermogensmeting (bij 230/400 V of 120/208 V):
- Schijnbaar vermogen (S):
- Bereik: 0,00 kVA tot 24,29 kVA
- Resolutie: 0,01 kVA
- Nauwkeurigheid: ±(5% van de meting + 5 digits)
- Actief vermogen (P):
- Bereik: 0,00 kW tot 24,29 kW
- Resolutie: 0,01 kW
- Nauwkeurigheid: ±(5% van de meting + 5 digits)
- Reactief vermogen (Q):
- Bereik: 0,00 kVAr tot 24,29 kVAr
- Resolutie: 0,01 kVAr
- Nauwkeurigheid: ±(5% van de meting + 5 digits)
- Vermogensfactor (PF):
- Bereik: 0,00 tot 1,00
- Resolutie: 0,01
- Nauwkeurigheid: ±(5% van de meting + 5 digits)
- RCD-test (aardlekschakelaar):
- Teststromen: 10 mA, 15 mA, 30 mA, 100 mA, 300 mA
- Uitschakeltijdmeting (voor AC en A type PRCD):
- Bereik:
- 0 ms tot 300 ms (½ x IΔN, IΔN)
- 0 ms tot 150 ms (2 x IΔN)
- 0 ms tot 40 ms (5 x IΔN)
- Resolutie: 1 ms
- Nauwkeurigheid: ±3 ms
- Uitschakelstroommeting (voor B type PRCD):
- Bereik: 0,2 x IΔN tot 2,2 x IΔN
- Resolutie: 0,05 x IΔN
- Nauwkeurigheid: ±0,1 x IΔN
Aansluitingen:
- Ingebouwde teststopcontacten:
- CEE driefase 32 A, 5-polig
- CEE driefase 16 A, 5-polig
- CEE eenfase 16 A, 3-polig
De Metrel A1322 Actieve Driefasen Adapterkoffer wordt geleverd met:
- Tas voor accessoires
- Meet-/verbindingskabel tussen adapter en instrument
- Driefasige netkabel 16 A man / 32 A vrouw, 5-polig, 2 m
- RS232-kabel
- Gebruikershandleiding
- Korte handleiding
- Kalibratiecertificaat
